Zakup odpowiedniego osprzętu elektrycznego potrafi sprawić sporo trudności, zwłaszcza jeśli nie na co dzień zajmujemy się instalacjami. W ofercie sklepu dobregniazdka.pl znajdziesz zarówno klasyczne gniazdka i włączniki, jak i bardziej specjalistyczne rozwiązania: ściemniacze, gniazda meblowe, moduły kolumnowe czy osprzęt o podwyższonej odporności IP. W poniższym poradniku zebraliśmy 10 pojęć, które najczęściej generują pytania i wątpliwości u naszych Klientów. Rozwiewamy je, wskazując parametry techniczne, a także podając praktyczne wskazówki ułatwiające wybór – zapraszamy do lektury.

Łączniki schodowe i łączniki krzyżowe

Łącznik schodowy to przełącznik wykorzystywany parami – dzięki niemu można sterować jednym źródłem światła z dwóch miejsc. Typowe oznaczenie elektryczne: SPDT (Single Pole Double Throw). W puszce ma trzy zaciski: wspólny (COM) i dwa przełączane (L1, L2).

Łącznik krzyżowy stosuje się, gdy do tego samego obwodu chcemy dodać trzeci (lub kolejny) punkt sterowania. Ma cztery zaciski i pracuje w układzie pomiędzy dwoma łącznikami schodowymi.

Wskazówki praktyczne:

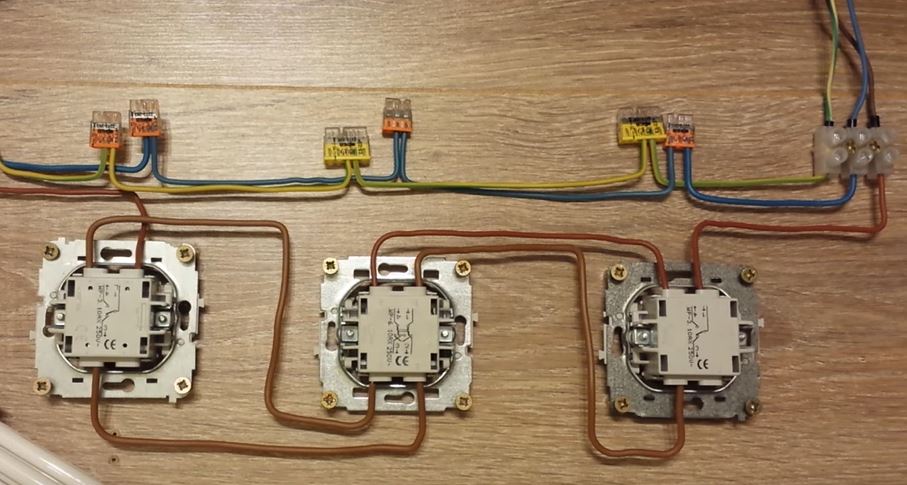

• Aby uzyskać sterowanie z trzech miejsc, układ wygląda tak: schodowy – krzyżowy – schodowy,
• Typowym błędem w przypadku takich włączników jest próba podłączenia krzyżowego bez pary schodowych – wtedy obwód nie działa,
• Warto zwrócić uwagę na schematy na opakowaniu – różni producenci mogą stosować inne oznaczenia zacisków,
• W nowoczesnych instalacjach alternatywą dla układów schodowych/krzyżowych są przekaźniki bistabilne albo sterowanie inteligentne (Wi-Fi/ZigBee),
• Kolorystyka przewodów: zacisk wspólny (COM) zwykle oznaczony jest kolorem brązowym lub czerwonym, a przewody przełączane (L1, L2) – innymi kolorami, np. czarnym i szarym. To ułatwia orientację podczas podłączania zgodnie ze schematem.

Łącznik świecznikowy

To najprostszy typ włącznika, który obsługuje jeden obwód oświetleniowy. Występuje też w wersji podwójnej, zwanej świecznikowym 2-klawiszowym — wtedy jednym klawiszem włączamy część żarówek, a drugim pozostałe. Popularne oznaczenie w katalogach: SPST (Single Pole Single Throw).

Wskazówki praktyczne:

• W przypadku żyrandoli dwusekcyjnych stosuje się wersję dwuklawiszową, aby sterować niezależnie np. 3 i 2 żarówkami,
• Ważne: świecznikowy łącznik nie daje możliwości sterowania z kilku miejsc – do tego służy układ schodowy,
• Przy wymianie zwróć uwagę na głębokość puszki – w podwójnych mechanizmach potrzebne jest więcej miejsca.

Uziemienie

Uziemienie to przewód ochronny PE (Protective Earth) o żółto-zielonej izolacji. Jego rolą jest odprowadzenie niebezpiecznego napięcia do ziemi w przypadku uszkodzenia izolacji przewodów fazowych. Chroni użytkownika przed porażeniem prądem i jest wymagane przez normę PN-HD 60364.

Wskazówki praktyczne:

• W polskich instalacjach spotyka się systemy: TN-C (stare, z przewodem PEN), TN-S (osobne PE i N) oraz TN-C-S (hybrydowe),
• Gniazdka z uziemieniem mają bolec ochronny (standard francuski) lub blaszki boczne (standard niemiecki),
• Urządzenia klasy II (symbol kwadratu w kwadracie) nie wymagają przewodu PE,
• Jeśli w mieszkaniu nie masz gniazdek z uziemieniem – nie wolno samodzielnie przerabiać instalacji, to praca dla elektryka z uprawnieniami SEP.

Stopień ochrony IP (np. IP20, IP44)

Oznaczenie IP (Ingress Protection) składa się z dwóch cyfr – pierwsza określa odporność na ciała stałe, druga na wodę.

• IP20 – ochrona przed dostępem palcem i ciałami >12 mm, brak ochrony przed wodą.
• IP44 – ochrona przed przedmiotami >1 mm oraz rozbryzgami wody z dowolnego kierunku.
• IP65 – całkowita pyłoszczelność i ochrona przed strumieniem wody.
• IP67 – pyłoszczelność i ochrona przed chwilowym zanurzeniem (do 1 m).

Wskazówki praktyczne:

• W łazienkach obowiązuje podział na strefy bezpieczeństwa (0, 1, 2, 3). Do strefy 1 wymagane jest min. IP44, do strefy 0 – tylko urządzenia 12 V z IP67,
• W ogrodach, garażach i na tarasach wybieraj gniazda min. IP44, a w miejscach narażonych na deszcz – IP65,
• Częsty błąd: stosowanie osprzętu IP20 w kuchni nad zlewem.

Ściemniacz

Ściemniacz reguluje natężenie światła, zmieniając kąt załączenia prądu w obwodzie. Starsze modele pracują w technologii leading edge (ścięcie narastające), a nowsze – trailing edge (ścięcie opadające). Te drugie są kompatybilne z większością źródeł LED.

Wskazówki praktyczne:

• Przy wyborze sprawdź, czy źródło światła jest opisane jako dimmable,
• Minimalne obciążenie ma znaczenie: jeśli podłączysz zbyt mało watów (np. 2 małe LEDy), ściemniacz może migotać,
• W instalacjach inteligentnych ściemnianie często odbywa się przez protokoły DALI, ZigBee lub Wi-Fi.

Osprzęt natynkowy i podtynkowy

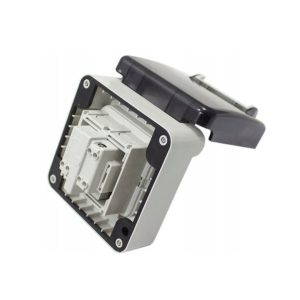

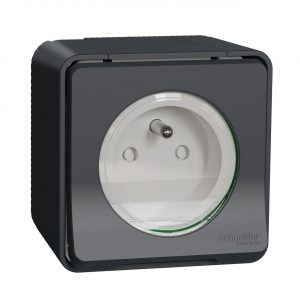

Osprzęt natynkowy montuje się na powierzchni ściany – stosowany jest w garażach, warsztatach i miejscach, gdzie nie opłaca się kuć ścian. Często dostępny w wersji hermetycznej z podwyższonym IP.

Osprzęt podtynkowy wymaga puszek montażowych w ścianie i jest najpopularniejszy w nowych instalacjach mieszkaniowych.

Wskazówki praktyczne:

• Standardowa puszka podtynkowa ma głębokość 60 mm, ale do niektórych mechanizmów potrzebne są puszki pogłębione (np. 80 mm),
• Przy osprzęcie natynkowym zwróć uwagę na sposób wprowadzania przewodów (uszczelki, dławnice),
• Ramki ozdobne montuje się tylko w systemach podtynkowych — w natynkowych estetykę zapewnia sama obudowa.

Montaż pionowy i poziomy

Ramki i moduły w wielu systemach można montować zarówno pionowo, jak i poziomo. To szczególnie ważne przy zestawach wielokrotnych.

Wskazówki praktyczne:

• Jeśli planujesz układ 3- lub 4-elementowy, zastanów się nad wygodą: poziome rozmieszczenie bywa praktyczniejsze przy biurkach, pionowe przy drzwiach,
• Nie wszystkie moduły można obracać – np. gniazdo z USB czy z bolcem ma preferowaną orientację,
• Producenci w specyfikacjach wskazują, czy ramki są uniwersalne czy dedykowane do jednej pozycji.

Gniazda kolumnowe (pop-up, wysuwane)

To nowoczesne rozwiązanie montowane w blatach kuchennych, biurkach czy podłogach. Mechanizm pozwala wysunąć kolumnę z gniazdami, a po użyciu schować ją z powrotem.

Wskazówki praktyczne:

• Najczęstsze średnice otworów montażowych to 60, 80 i 100 mm – trzeba je dopasować do wybranego modelu,
• Sprawdź głębokość zabudowy – nie każdy blat kuchenny pomieści długi moduł,
• Dostępne są wersje z gniazdami 230 V, USB-A/USB-C, RJ45, HDMI,
• W kuchniach warto wybierać modele z IP44, chroniące przed wilgocią.

Gniazda meblowe

To gniazda wpuszczane w szafki, biurka lub blaty, często z płaskim montażem i estetycznym wykończeniem. Mogą mieć kształt okrągły lub prostokątny.

Wskazówki praktyczne:

• Przy wyborze sprawdź, czy gniazdo ma przewód zakończony wtyczką, czy wymaga podłączenia na stałe,
• Gniazda meblowe mają zwykle ograniczoną przestrzeń z tyłu – upewnij się, że mebel ma miejsce na przewody,
• Dobre modele posiadają przesłony torów prądowych i zabezpieczenia antyprzepięciowe.

Listwy i rozgałęźniki elektryczne

Listwy pozwalają podłączyć kilka urządzeń do jednego gniazda – występują w wersjach podstawowych oraz z zabezpieczeniami.

Wskazówki praktyczne:

• Sprawdź wartość maksymalnego prądu (zwykle 10 A lub 16 A). Dla mocniejszych urządzeń (czajnik, grzejnik) lepsza jest listwa 16 A,
• Modele z ochroną przeciwprzepięciową chronią sprzęt komputerowy i RTV przed skokami napięcia,
• Ważny parametr to czas reakcji warystora – im krótszy, tym lepsza ochrona,
• Nigdy nie łącz kilku listew kaskadowo („listwa w listwę”) – grozi to przeciążeniem instalacji.

Pojęcia takie jak łącznik schodowy, uziemienie czy stopień ochrony IP mogą wydawać się trudne, ale ich znajomość pozwala uniknąć błędów przy wyborze osprzętu. Wiedząc, że ściemniacz LED musi być kompatybilny z konkretnym źródłem światła, że w łazience obowiązują strefy IP, a gniazdo kolumnowe wymaga odpowiedniej głębokości blatu – podejmiesz decyzję bardziej świadomie.

Sklep dobregniazdka.pl oferuje szeroki wybór produktów dopasowanych do różnych instalacji, a dzięki znajomości podstawowych pojęć łatwiej będzie Ci wybrać te, które najlepiej odpowiadają Twoim potrzebom. W razie wątpliwości pamiętaj, że zawsze możesz skonsultować się z elektrykiem – bezpieczeństwo i zgodność z normami to priorytet.
